Szczegółowy raport na temat rozwoju rynku medycznego nitinolu w 2024 r.



I Streszczenie wykonawcze

Nitinoljest stopem o wysokiej wydajności i wyjątkowych właściwościach, w tym superelastyczności, dzięki czemu jest szeroko stosowany w różnych dziedzinach, takich jak urządzenia medyczne. Nawet przed pandemią COVID-19 był popularnym materiałem w branży urządzeń medycznych.

Pride zauważył, że popyt namateriały medyczne nitinolowegwałtownie wzrósł po pandemii.

„Leczenie małoinwazyjne” stało się podstawowym zapotrzebowaniem wśród pacjentów klinicznych. Dzięki ciągłemu ulepszaniu urządzeń do leczenia interwencyjnego i zaletom krótszych okresów rekonwalescencji oraz wysokiej dostępności, rozkwitły elektywne zabiegi małoinwazyjne. Zastosowanie urządzeń nitinolowych w zabiegach małoinwazyjnych wykonywanych ambulatoryjnie stało się bardziej powszechne. Ten trend jest nie do zatrzymania, a liczba zastosowań klinicznych i skala rynku rosną w tempie przekraczającym średnią branżową.

Udane zastosowaniemedyczny nitinolw dziedzinie urządzeń interwencyjnych doprowadził do rozwoju większej liczby poddziedzin klinicznych, w tym chirurgii ogólnej, chorób strukturalnych serca, chirurgii plastycznej, ortopedii i innych, stale poszerzając granice scenariuszy zastosowań klinicznych.

Jednak wraz ze wzrostem nowych zastosowań i minimalnie inwazyjnych interwencji, koszt medycznego nitinolu również wzrasta. W połączeniu z czynnikami takimi jak międzynarodowe wojny handlowe i kwestie geopolityczne, relacja popytu i podaży w branży medycznego nitinolu ulega zmianie, co wymaga różnych strategii w celu obniżenia kosztów produktu.

Niniejszy raport koncentruje się na dostawie surowców w górnym biegu rzeki i procesach produkcyjnych medycznego nitinolu, systematycznie analizuje obecny stan rynków krajowych i międzynarodowych oraz krajobraz konkurencyjny, a także dostarcza kluczowych spostrzeżeń na temat trendów rozwojowych i wyzwań rynku medycznego nitinolu. Jego celem jest stymulowanie refleksji i rezonansu w branży w celu przyspieszenia wzmocnienia i uzupełnienia łańcucha przemysłowego urządzeń medycznych nitinolu w Chinach.

II „Cud” Dziecko" z wyjątkową wydajnością

Wyjątkowa pamięć i wytrzymałość, a do tego niesamowicie miła.

Stop nitinolu (NiTi)jest stopem z pamięcią kształtu wykonanym z niemal równych stężeń niklu i tytanu. Ze względu na swoje doskonałe właściwości jest szeroko stosowany w dziedzinie urządzeń medycznych i ma różne zastosowania w lotnictwie, energetyce, elektronice i komunikacji.

Zazwyczaj do produkcji wyrobów medycznych można używać różnych metali, takich jak stal nierdzewna, tytan i jego stopy, platyna i pokrewne metale z grupy platynowców oraz stopy na bazie kobaltu. Jednak w porównaniu z innymi materiałami nitinol oferuje projektantom niesamowitą elastyczność.

W branży urządzeń medycznych nitinol ceniony jest za dobrą biokompatybilność i pamięć kształtu (superelastyczność), wytrzymałość w wysokich temperaturach, odporność na korozję i długą żywotność.

Tradycyjne materiały, takie jak stal nierdzewna, wykazują zachowania odkształceń sprężystych, które różnią się od zachowań ludzkich biomateriałów konstrukcyjnych. Odkształcenie sprężyste stali nierdzewnej jest ograniczone do około 1%, przy odkształceniu proporcjonalnym do zastosowanego obciążenia. Jednak włosy, ścięgna i kości mogą odkształcać się elastycznie do 10% odkształcenia w sposób nieliniowy. Nitinol zachowuje się podobnie do tych materiałów biologicznych: może wytrzymać duże odkształcenia bez zwiększania naprężenia po obciążeniu, a odkształcenie zmniejsza się przy niskim, ale stałym naprężeniu po odciążeniu.

Ten wyjątkowy stop jest materiałem z wyboru do implantów stentów samorozprężalnych, medycyny sportowej i urządzeń do leczenia urazów, ponieważ urządzenia te ściśle odpowiadają właściwościom mechanicznym ludzkiej tkanki łącznej. Druty naciągowe i przewody prowadzące systemu dostarczania wykonane z nitinolu mogą poruszać się po najbardziej krętych strukturach anatomicznych bez załamywania.

Doskonała odporność na zmęczenie i załamania nitinolu sprawia, że ​​jest on niezwykle popularny wśród projektantów wyrobów medycznych.

Krótko mówiąc, magia nitinolu polega na połączeniu metalicznej wytrzymałości, elastyczności przypominającej polimery i biokompatybilności.

Ⅲ Historia rozwoju „Cudownego Dziecka” w zastosowaniu

W 1976 roku nitinol po raz pierwszy zastosowano w łukach ortodontycznych.

Ze względu na biokompatybilność implanty nitinolowe, po obróbce powierzchniowej poprzez elektropolerowanie i pasywację, tworzą pasywowaną warstwę tlenku tytanu, która działa jak bariera, zapobiegając korozji i uwalnianiu toksycznych jonów niklu do krwiobiegu. Ponadto łuki ortodontyczne nitinolowe mogą wytrzymać znaczne obciążenia podczas obciążenia, wywierając ciągły nacisk podczas przesuwania się zębów. Zmniejsza to potrzebę częstych zmian łuków lub bolesnego ponownego dokręcania w porównaniu z tradycyjnymi materiałami.

W 1978 roku nitinol po raz pierwszy zastosowano w celach wojskowych w sprzęgłach hydraulicznych radzieckiego myśliwca F-14 Tomcat.

Pod koniec lat 80. wprowadzono na rynek pierwsze komercyjne urządzenie medyczne z nitinolem – Homer Mammalok®, czyli lokalizator guzów piersi.

▲ Różne rodzaje sztucznych zastawek serca

Pierwszy implant ortopedyczny na bazie nitinolu, kotwica kostna Mitek®, również rozpoczęła komercjalizację. Zgodność nitinolu z kością i innymi elementami strukturalnymi ciała, w porównaniu do sztywności tytanu lub stali nierdzewnej, sprawia, że ​​jest on idealny do implantów ortopedycznych, takich jak śruby kostne i płytki.

Następnie nitinol był coraz częściej używany do produkcji cewników, drutów prowadzących, koszyków do usuwania kamieni, igieł, pilników dentystycznych, łuków i innych narzędzi chirurgicznych. Później rozszerzono go na pręty do leczenia skoliozy i inne.

Superelastyczność i wysoka wytrzymałość na odkształcenia pomagają urządzeniom dotrzeć do trudno dostępnych miejsc w ciele. Obecnie nitinol jest preferowanym materiałem do samorozprężających się stentów i systemów podtrzymujących przeszczepy w operacjach małoinwazyjnych i endoskopowych, jednym z najszybciej rozwijających się obszarów zastosowań.

W zabiegach naczyniowych i procedurach z wykorzystaniem naturalnych otworów nitinol jest powszechnie i dojrzale stosowany w stentach, mikroprowadnikach, cewnikach dostępowych, filtrach, okluderach, sztucznych zastawkach serca i balonach czekoladowych oraz w innych urządzeniach.

▲ Różne rodzaje sztucznych zastawek serca

Do ostatnich nowych zastosowań należą urządzenia do naprawy tętniaków wewnątrznaczyniowych, filtry żyły głównej dolnej i urządzenia do ochrony przed zatorami. Nitinol jest coraz częściej stosowany w różnych implantach, operacjach ortopedycznych i małoinwazyjnych, a nawet robotach chirurgicznych.

Według raportu iHealthcareAnalyst, w ciągu ostatniej dekady rynek nitinolu rozwijał się przede wszystkim w sektorze produktów naczyniowych, takich jak stenty i prowadniki.

Jednym z najbardziej znanych zastosowań nitinolu jest samorozprężalny stent naczyniowy obwodowy.

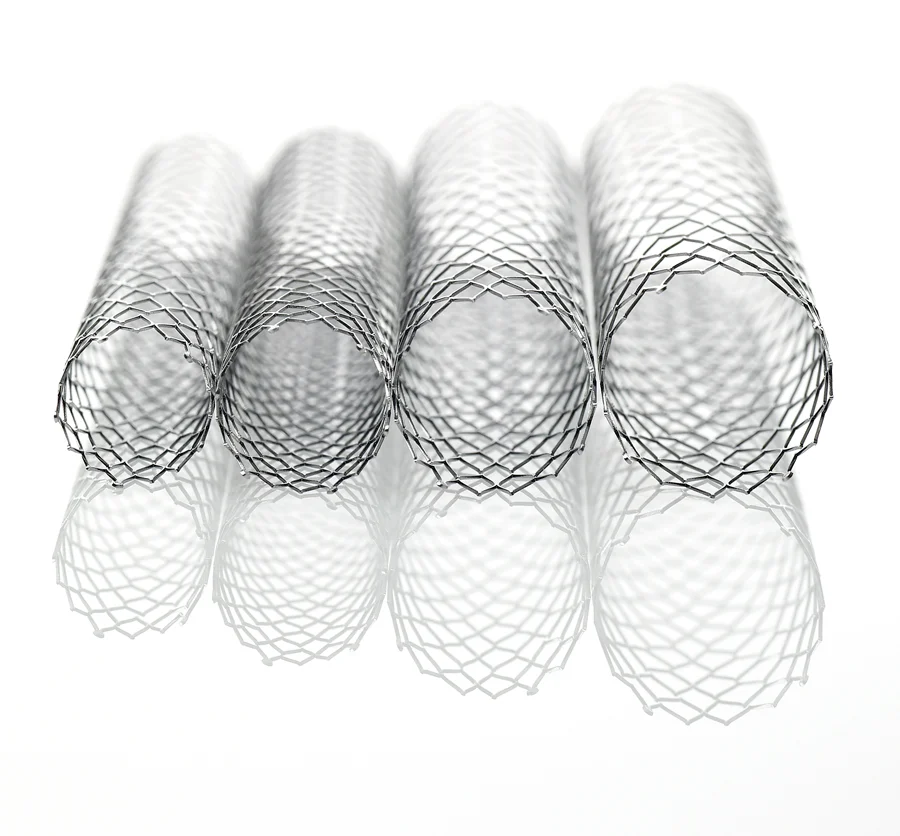

▲ StentStent naczyniowy obwodowy samorozprężalny

Tętnice obwodowe kończyn dolnych obejmują tętnice biodrowe, udowo-podkolanowe i tętnice poniżej kolana. Stenty wszczepiane w tętnice obwodowe są narażone na wysokie naprężenia mechaniczne ze strony otaczającego środowiska, takiego jak zginanie kolan, chodzenie lub bieganie.

Nadsprężystość i histereza naprężeń nitinolu pozwalają mu lepiej radzić sobie z tymi siłami zewnętrznymi niż inne materiały. Jego właściwości zapobiegające załamaniom sprawiają, że te stenty są idealne do krętych ścieżek naczyniowych w tętnicach obwodowych. Podobnie jak stenty wieńcowe, stenty naczyń obwodowych mogą być również wykonane w czterech dostępnych typach: stenty z gołego metalu, uwalniające lek, pokryte i bioresorbowalne.

Stenty nitinolowe zaczynają również dominować na niektórych rynkach nienaczyniowych, w tym w urologii, przewodzie pokarmowym i zastosowaniach tchawiczo-oskrzelowych. Osiągnęły również liczne postępy technologiczne w strukturalnych zabiegach serca, elektrofizjologii, neurowaskularyzacji i leczeniu ortopedycznym.

Dlatego też, wraz z szerokim zastosowaniem nitinolu w dziedzinie wyrobów medycznych, jego wielkość rynku nadal rośnie. Szacuje się, że 63% stentów obwodowych na świecie jest wykonanych z nitinolu. Inne statystyki sugerują, że ponad 50% stentów obwodowych i wieńcowych na rynku jest wykonanych z nitinolu. Ogólnie rzecz biorąc, stenty nitinolowe stanowią 60% rynku stentów wewnątrznaczyniowych.

Według danych iHealthcareAnalyst szacuje się, że do 2031 roku globalny rynek wyrobów medycznych zawierających nitinol osiągnie wartość 38,6 miliardów dolarów.

Ⅳ Możliwości i wyzwania w łańcuchu dostaw nitinolu

Wzrost liczby wyrobów medycznych z nitinolu spowodował wzrost popytu na stop nitinolu, zwłaszcza w operacjach małoinwazyjnych. Produkcja nitinolu wymaga również innego bardzo drogiego metalu, tytanu. Tytan jest wrażliwy na uszkodzenia termiczne i trudny w obróbce, co znacznie zwiększa koszty operacyjne produktu końcowego.

Obecnie problemem w produkcji tego niezwykłego stopu są problemy z globalnym łańcuchem dostaw i problemy produkcyjne wywołane inflacją.

(I) Strona podaży na rynku surowców

Oczekuje się, że globalny rynek nitinolu utrzyma stały wzrost w nadchodzących latach. Według najnowszego raportu badań rynkowych, globalny rynek nitinolu w 2023 r. wyniesie około 3,9 mld juanów, a do 2030 r. ma osiągnąć prawie 7,8 mld juanów, ze skumulowaną roczną stopą wzrostu (CAGR) wynoszącą 9,6% w ciągu najbliższych sześciu lat.

Indonezja jest jednym z największych producentów niklu na świecie, z obfitymi zasobami niklu. Dlatego w Indonezji produkcja i sprzedaż płyt nitinolowych to ważne gałęzie przemysłu. Płyty nitinolowe, znane ze swojej odporności na wysokie temperatury, odporności na korozję i wysokiej wytrzymałości, są szeroko stosowane w przemyśle lotniczym, stoczniowym, chemicznym i urządzeń medycznych.

Obecnie w Indonezji cena płyt nitinolowych waha się ze względu na zmiany podaży i popytu na rynku, zmienność cen surowców i warunki na rynku międzynarodowym. Według najnowszych danych cena płyt nitinolowych w Indonezji waha się od 5,000 do 8,000 dolarów za tonę, w zależności od jakości, specyfikacji i grubości. Na rynku indonezyjskim jest wielu sprzedawców płyt nitinolowych, dostępnych jest wiele marek.

Rosja jest kolejnym dużym producentem płyt nitinolowych, z dużymi zasobami niklu i tytanu oraz zaawansowanymi technologiami produkcji. Ogólnie rzecz biorąc, cena płyt nitinolowych w Rosji jest stosunkowo wysoka. Jednak ze względu na ich niezawodną jakość i doskonałą wydajność, są one nadal preferowane przez wielu klientów. Według danych rynkowych, cena płyt nitinolowych w Rosji waha się od 7,000 do 10,000 dolarów za tonę. W przypadku niektórych specjalnych specyfikacji lub marek wzrost może być jeszcze wyższy.

(II) Technologia przetwarzania o wysokiej barierze

Materiały nitinolowe występują w różnych formach, takich jak rurki, druty, płyty i paski nitinolowe. Arkusze, paski, a zwłaszcza rurki są trudniejsze do zdobycia i znacznie droższe. Stopy nitinolowe mają wysoką wrażliwość mechaniczną i trudności w przetwarzaniu, co sprawia, że ​​ich projektowanie i przetwarzanie jest wyzwaniem. Dlatego proces produkcji wyrobów medycznych z nitinolu jest złożony i precyzyjny, obejmujący wiele krytycznych etapów.

1. Topienie i odlewanie

Surowce nitinolowe muszą przejść rygorystyczną selekcję i pomiary proporcji, aby mieć pewność, że ich skład chemiczny spełnia normy dotyczące wyrobów medycznych.

Sztabki nitinolu są topione przy użyciu kombinacji próżniowego topienia indukcyjnego (VIM) i próżniowego przetapiania łukowego (VAR). Większość materiałów nitinolu to proste stopy niklu i tytanu, przy czym oba składniki występują w mniej więcej równych proporcjach. Jednak niewielkie zmiany tych proporcji mogą znacząco wpłynąć na właściwości nitinolu, zwłaszcza na jego temperaturę przemiany. Wzrost stosunku niklu może spowodować gwałtowny spadek temperatury przemiany fazowej i wzrost granicy plastyczności austenitu. Zwiększenie stosunku niklu do tytanu do 51:49 może obniżyć aktywny Af o ponad 100 stopni. Ta wrażliwość na proporcje niklu utrudnia produkcję nitinolu o jednolitych i powtarzalnych parametrach.

Dlatego też topienie wymaga kontrolowania parametrów takich jak temperatura i czas, aby zapewnić jednorodny i czysty skład stopu.

Odlewanie polega na wlewaniu stopionego stopu do określonych kształtów i rozmiarów, przygotowując go do późniejszej obróbki i formowania. W ostatnich latach optymalizacja procesu i poprawa czystości surowca doprowadziły do ​​pomyślnego opracowania sztabek nitinolu z mniejszą liczbą lub mniejszymi wtrąceniami, gdzie wielkość wtrąceń odgrywa dominującą rolę w wpływie na trwałość zmęczeniową, a nie ilość wtrąceń.

2. Obróbka skrawaniem i tłoczenie

Następnie stop przechodzi przez proces walcowania lub ciągnienia. Po wielokrotnych przejściach uzyskuje się pożądany kształt i rozmiar. Ten krok znacząco wpływa na właściwości mechaniczne i efekt pamięci kształtu materiału. Tłoczenie i odciskanie są szeroko stosowane w przypadku drutów, pasków, arkuszy i rurek z nitinolu. Podczas przetwarzania rozległa obróbka na zimno materiału (niska ciągliwość) i słaba odporność na pękanie przy dużym uderzeniu mogą prowadzić do niskiego wskaźnika powodzenia, większego zużycia lub żywotności narzędzia oraz trudności w gratowaniu.

Nitinol można obrabiać za pomocą tradycyjnych technik, takich jak frezowanie, toczenie i szlifowanie (np. szlifowanie profilowe drutów prowadzących), ale narzędzia szybko się zużywają. Nitinol wykazuje właściwości utwardzania zgniotowego, zwiększając twardość materiału podczas obróbki, co komplikuje cięcie i obróbkę. Dlatego należy stosować odpowiednie narzędzia węglikowe, geometrię narzędzi, prędkość skrawania i posuwy, aby uzyskać doskonałe tolerancje i wykończenie powierzchni.

Obróbka elektroerozyjna drutowa, obróbka laserowa może być skutecznie stosowana do obróbki wielu złożonych kształtów i małych części. W rezultacie cięcie laserowe stało się standardem branżowym w produkcji stentów wewnątrznaczyniowych z rurek nitinolowych. Oprócz trawienia, elektropolerowania i niektórych operacji cięcia, chemiczne lub elektrochemiczne techniki materiałowe są rzadko stosowane do usuwania materiałów.

Operacje formowania na zimno są trudne ze względu na typowo intensywną obróbkę, która powoduje nadmierną obróbkę na zimno, powodując kruchość. Obróbka cieplna odprężająca może złagodzić lub zminimalizować te problemy. Selektywna obróbka cieplna może być stosowana lokalnie w celu zwiększenia podatności na formowanie.

3. Obróbka powierzchni

Obróbka powierzchni może zwiększyć odporność na korozję, odporność na zmęczenie i biokompatybilność. Typowe metody obróbki powierzchni obejmują piaskowanie, polerowanie i powlekanie.

Wyzwaniem jest osiągnięcie jednolitej i skutecznej obróbki powierzchni dla złożonych kształtów komponentów nitinolowych. Ze względu na obecność warstwy tlenku dwutlenku tytanu, galwanizacja jest trudną operacją. Warstwę tlenku należy skutecznie usunąć za pomocą testów mechanicznych (np. piaskowania lub śrutowania) lub metod trawienia chemicznego. Rzeczywista warstwa galwaniczna musi wytrzymać wysoki poziom odzyskiwalnych naprężeń, jakie mogą znosić komponenty nitinolowe. Ponadto kruchość wodorowa jest problemem w zależności od zastosowanego procesu galwanizacji.

4. Pokonywanie wad nitinolu

Nitinol nie jest radioprzepuszczalny, co jest kluczowe dla prawidłowego umieszczenia stentów lub urządzeń lokalizujących w ciele. W miarę jak konstrukcje stentów stają się mniejsze lub geometria zmienia się, tworząc drobne rozpórki i struktury siatkowe, właściwości rentgenowskie stentów maleją. Znaczniki radioprzepuszczalne wykonane z materiałów o wyższej radioprzepuszczalności muszą być zaciskane, nitowane lub spawane na końcach stentu, aby poprawić widoczność rentgenowską. Znaczniki tantalowe są powszechnie zaciskane, nitowane lub spawane na końcach stentu, podczas gdy systemy znaczników wykonane z metali szlachetnych (np. stopu platyny i irydu lub złota) są również stosowane.Jednak ze względu na różnice potencjałów między metalami szlachetnymi i nitinolem, aby zapobiec elektrokorozji, konieczna jest staranna konstrukcja i obróbka.

Pod wpływem połączonych efektów globalnych wyzwań w łańcuchu dostaw i inflacji, koszty materiałów nitinolowych prawdopodobnie będą nadal rosły. Złożoność procesu produkcyjnego sprawia, że ​​produkcja nitinolu jest kosztownym projektem inwestycyjnym.
