Zwijanie nici - najlepszy sposób na wykonanie gwintów zewnętrznych

Maszyna do walcowania gwintów jest mocna, a preferowaną metodą produkcji jest gładka, precyzyjna i nierówna forma gwintu zewnętrznego. Maszyna do walcowania gwintów różni się od innych rodzajów procesów gwintowania, takich jak cięcie, szlifowanie i ściganie.

Do formowania gwintów stosuje się maszyny do formowania gwintów i walcowania gwintów, przy czym te pierwsze dotyczą tworzenia gwintów wewnętrznych, a drugie gwintów zewnętrznych. W tych dwóch procesach wątek jest formowany w narzędzie do pustych kształtów, powszechnie znane jako \' matryca do walcowania gwintu \', tylko puste, podobne do radełkowania proces. Procesy te są stosowane w produkcji masowej, ponieważ typowa prędkość produkcji wynosi około jednego kawałka na sekundę. Konieczne jest formowanie i walcowanie w celu wytworzenia materiału bez wiórów i mniejszej ilości materiału, ponieważ rozmiar półwyrobu zaczyna być mniejszy niż półwyrób, wymagane cięcie gwintu; zwykle od 15 do 20% pustego miejsca, oszczędzając materiał na wagę. Gwinty walcowane można łatwo uzyskać dzięki formowaniu elementów złącznych z otwartych półfabrykatów o rozpoznanym gwincie mającym większą średnicę niż ślepe pręty pobrane; jednak nitkę można wyciąć lub przesunąć w kierunku półwyrobu, aby wypełnić szyję i podcięcie bez toczenia, a niektóre łączniki zostaną wypchnięte przez zmniejszenie łydki w obszarze, w którym odstęp zostanie wypchnięty, aby utrzymać stałą dużą średnicę od wątek. O ile nie zostaną skonfrontowane, gwinty końcowe łączników walcowanych na gorąco mają koniec w kształcie miseczki, ponieważ pozostały materiał opada z powrotem w puste miejsce, gdzie końcowa liczba nici jest równomiernie zwinięta.

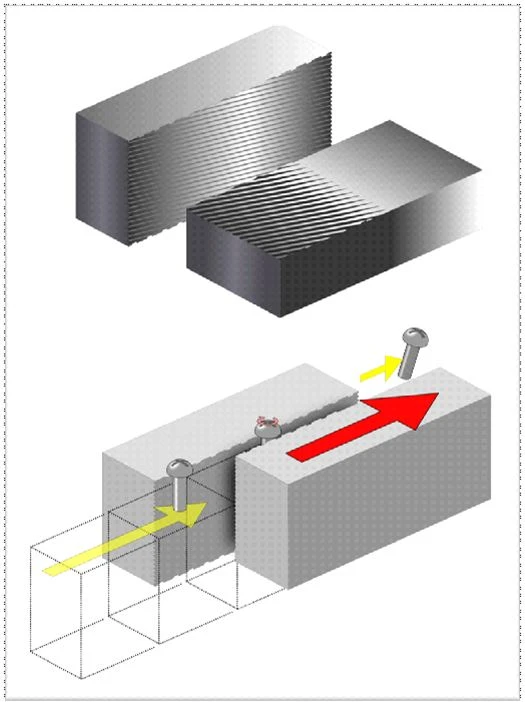

Istnieją cztery główne typy gwintów walcowanych, zwane konfiguracjami: matryca płaska, matryca dwa cylindry, cylinder trzy matrycowy, matryca planet. Płaski system matryc ma dwie płaskie głowice matryc. Dolny jest ustalony, a drugi przesuwa się. Półwyrób jest umieszczony na jednym końcu w celu zamocowania formy, a następnie przesuwa się obok półwyrobu, powodując, że półwyrób stacza się z nici utworzonej między dwiema formami na szkiełku. Zanim ruchoma forma dotrze do końca, jej skok jest pusty, a stała forma jest zamocowana w gotowej formie. Dwu cylindryczny proces cylindryczny służy do wytwarzania gwintów o średnicy do 6 cali (150 mm) i długości 20 cali (510 mm). Istnieją dwa rodzaje procesu trzech matryc; po raz pierwszy głowica z trzema matrycami przesuwa się od środka do promieniowego na zewnątrz, aby wpuścić półfabrykat do matrycy wykrawającej, a następnie zamyka i obraca gwint rolki. Ten rodzaj procesu jest ogólnie stosowany w tokarkach rewolwerowych i maszynach śrubowych. Druga forma samozamykającej się kostki. Ten typ jest bardziej powszechny niż poprzedni, ale limit nie jest w stanie utworzyć ostatnich do 2 1. 5 wątków na ramieniu. Formy planety zostały wyprodukowane w dużych ilościach przy użyciu nici, do średnicy 1 cali (2 5 mm).

1. Walcowanie gwintu jednostkowego



2. Planet Rub



3. Toczą się dwa cylindry matrycowe

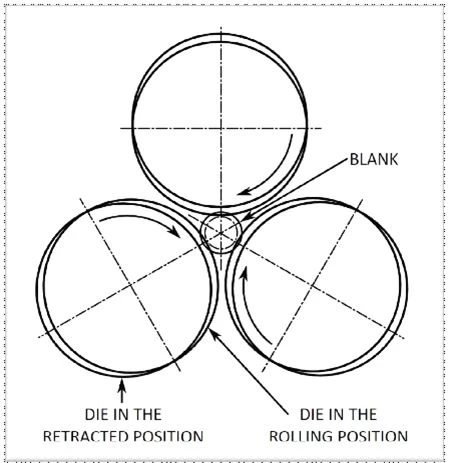

4. Walcowanie walcowe w trzech trybach
